€12.550,45 Com IVA: €15.437,05

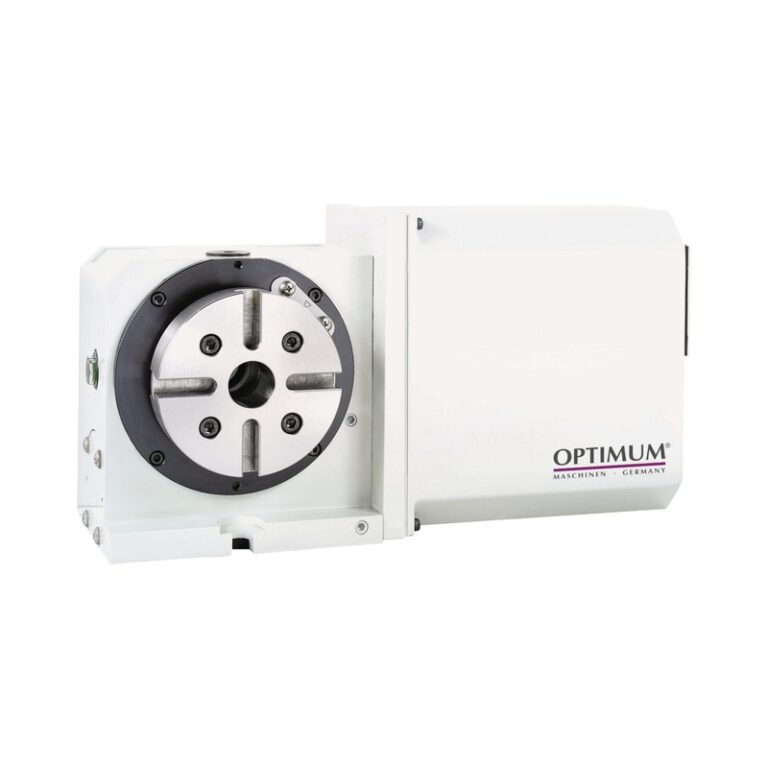

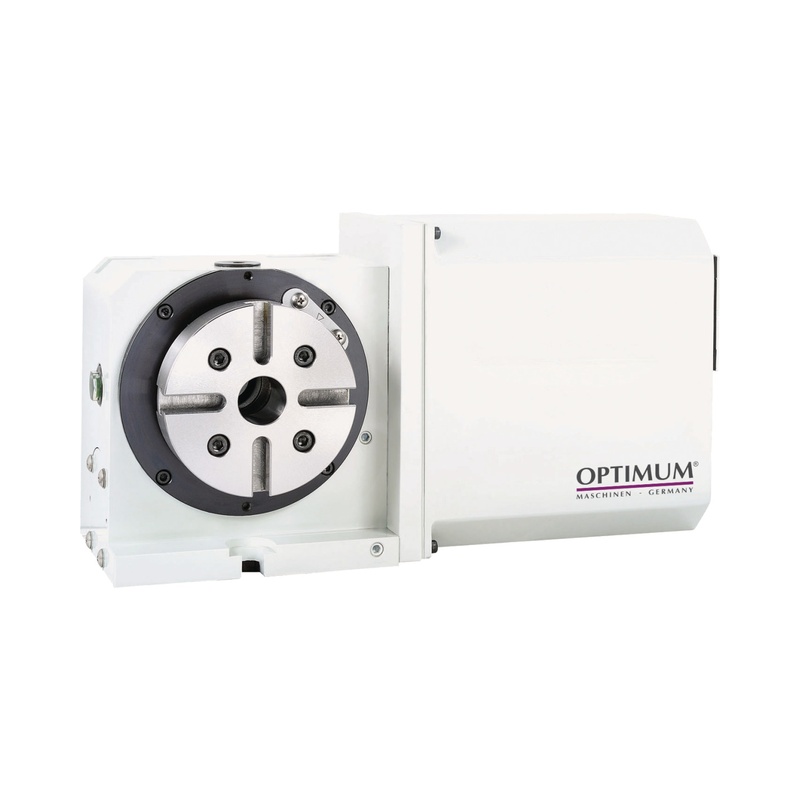

O Conjunto Completo do Quarto Eixo OPTImill F 120X oferece uma precisão de posicionamento de 60 segundos de arco para aplicações de maquinação exigentes.
|
Online
|
Por encomenda |
|
Loja Penafiel (Sede)
|
Indisponível |
|
Loja Guimarães
|
Indisponível |
Informação técnica

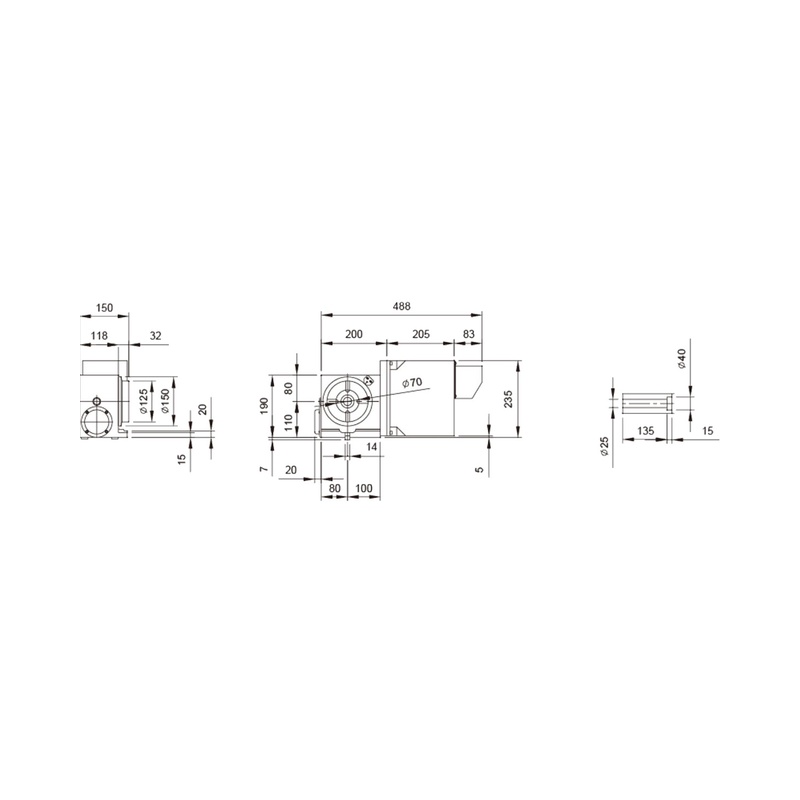

| Diâmetro da mesa | 120 mm |
|---|---|
| Altura central da | 110 mm |
| Altura horizontal da | 150 mm |
| Altura total vertical | 190 mm |
| Orifício de passagem | 30 mm |
| Largura da ranhura | 14 H7 |
| Tipo de servo | Siemens |
| Relação de transmissão | 1:60 |
| Tamanho mínimo do | 0,001 ° |
| Velocidade máxima | 44,4 com motor 4000 min¯¹ |
| Força de aperto | 118 Nm |
| Explicação Força de | com ligação a ar comprimido e pressão de funcionamento de 5 bar |
| Precisão das peças | 60 " |
| Repetibilidade unidirecional | /- 2 " |
| Repetibilidade bidirecional | 118 Nm |
| Peso máximo da | 50 kg |
| Peso máx. da | 100 kg |
| Peso líquido aprox. | 38 kg |
Sobre a marca
Também pode ter interesse em...
+
Sobre o produto
O Conjunto Completo do Quarto Eixo OPTImill F 120X é um acessório de alta precisão concebido para expandir as capacidades de fresagem das máquinas OPTImill. Com uma construção robusta e integração simplificada via servo motor Siemens, garante um controlo rigoroso e estabilidade em operações de maquinação de múltiplos eixos.
- Elevada precisão de indexação com repetibilidade de /- 2 segundos de arco.
- Sistema de aperto pneumático integrado para uma fixação segura e estável durante a operação.
- Compatível com sistemas de controlo Siemens para uma integração perfeita no fluxo de trabalho industrial.
Principais Características:
- Diâmetro da mesa: 120 mm
- Orifício de passagem: 30 mm
- Tipo de servo motor: Siemens
- Relação de transmissão: 1:60
- Tamanho mínimo do passo: 0.001 °
- Força de aperto pneumático: 118 Nm
- Precisão das peças: 60 "
- Repetibilidade unidirecional: /- 2 "
