Propriedades gerais:
- Suporte até 16 bar de pressão;
- Medidor de pressão diferencial integrado para verificação do grau de entupimento, além de fácil manutenção;
- Carcaça protegida da oxidação devido ao tratamento de anodização, acabamento não poroso, carcaça pintada electrostaticamente por dentro e por fora;
- Purga automática com flutuador;
- Elemento filtrante de diâmetro maior para uma melhor separação.

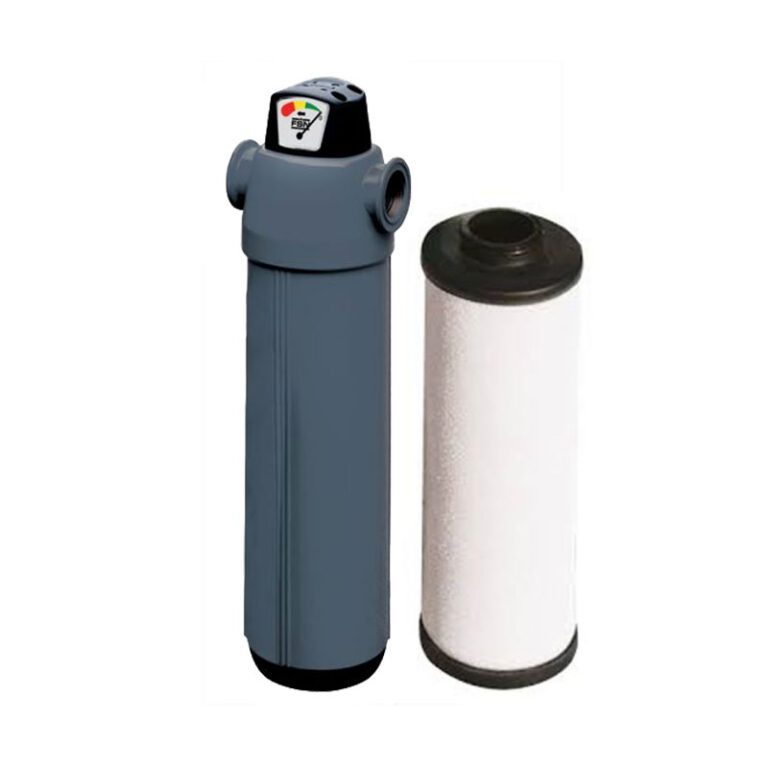

Este filtro separador deve ser instalado após os filtros QM e PM. Este filtro Fini HM10 separa as partículas muito finas do fluido oleoso para manter a alta qualidade do ar na instalação de ar comprimido, com teor máximo de óleo de 0,01 mg/m³ de ar. É um filtro semelhante à série PM, sendo a única diferença o grau de filtração.
- Ao escolher um filtro, deve ter em consideração o fator de correção em função da pressão de trabalho com a seguinte fórmula:
Vazão de ar do filtro (l/min) = Vazão do compressor (l/min) / Fator de correção dependendo da pressão de trabalho
Fatores de correção por bar de pressão:
1 bar - 0,5
3 bar - 0,71
5 bar - 0,87
7 bar - 1,00
9 bar - 1,12
11 bar - 1,22
13 bar - 1,32
15 bar - 1,44
Filtro separador de óleo fino 10601061:
- HM10 - Caudal de até 833 l/min.
Filtro separador de óleo fino 10601071:
- HM18 - Caudal de até 1667 l/min.
Filtro separador de óleo fino 10601081:
- HM30 - Caudal de até 2500 l/min.
Filtro separador de óleo fino 10601091:
- HM34 - Caudal de até 3333 l/min.
Filtro separador de óleo fino 10601100:
- HM50 - Caudal de até 5000 l/min.
Filtro separador de óleo fino 10601106:
- HM72 - Caudal de até 8333 l/min.
Filtro separador de óleo fino 10601121:
- HM95 - Caudal de até 10000 l/min.
Filtro separador de óleo fino 10601130:
- HM125 - Caudal de até 14183 l/min.
Filtro separador de óleo fino 10601130:
- HM165 - Caudal de até 20167 l/min.
